气体压缩机活塞环：材料配方、加工精度与寿命成本的三重博弈

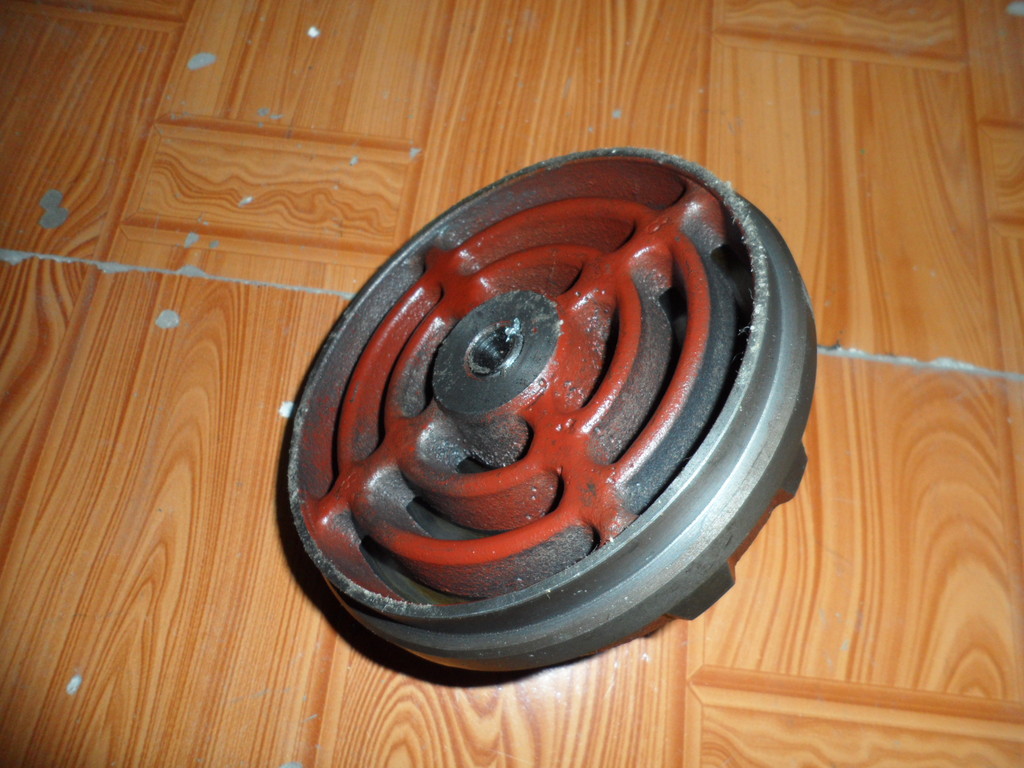

在往复式气体压缩机的易损件清单里，活塞环的单价往往排不进前十，却直接决定机组的检修周期。行业检修统计中，往复机非计划停车有相当比例指向密封副失效——活塞环、导向环、填料环的磨损与断裂。选对一付环，机组可以稳定运行一年以上；选错，三个月就得开缸。

一、先看工况，再定材料：失效机理决定配方方向

气体压缩机活塞环的失效通常集中在三种形态：磨粒磨损、粘着磨损与热失稳。介质含粉尘或焦粉的工况以磨粒磨损为主；无油润滑、干运转工况下摩擦生热难以导出，PTFE 基材料易发生蠕变与受热卡死；高压级气缸温度超过 180℃ 时，普通填充配方的回弹衰减会明显加快。

介质本身也是变量。压缩氢气、天然气、二氧化碳、氯气、氮气，对材料的化学惰性与溶胀率要求完全不同。含湿酸性气体会加速金属环腐蚀，此类工况往往需要改用填充 PTFE 或碳石墨材质。

二、材料代际：合金铸铁、填充 PTFE 与 PEEK 的适用边界

合金铸铁仍是油润滑压缩机的主力。HT250 以上的基体经铬钼铜合金化后，硬度可达 HB200~250，表面镀硬铬后显微硬度可提升至 HV800 以上，正常寿命在 8000~12000 小时区间。

无油润滑领域基本由填充聚四氟乙烯占据。纯 PTFE 摩擦系数低至 0.04~0.1，但耐磨性差；加入 15%~25% 玻纤或碳纤维后，抗压强度与导热性能显著提升，再复配石墨、二硫化钼或青铜粉，可兼顾自润滑与尺寸稳定。这类配方连续使用温度约 250℃，瞬时 300℃ 尚可短期承受。

更苛刻的工况转向 PEEK 与聚酰亚胺，长期耐温 250℃ 以上、机械强度高，代价是原料价格成倍上升，切削与定型难度也更大。

三、加工精度：0.02 毫米的分量

同样一张图纸，不同厂家做出的环装进同一台压缩机，表现可能判若两物。差别往往藏在几个看不见的参数里：外径公差能否稳定控制在 ±0.02 mm 以内，端面平面度是否在 0.01 mm 以内，开口间隙与切向弹力是否匹配缸径与压差。

开口间隙过小，热态膨胀后环端对接、外圆顶死，直接拉伤缸壁；过大则泄漏量上升，排气温度走高。活塞环加工中，去应力热处理、精车、研磨、开口定型、表面处理各环节都会累积误差。镇江一带的密封件企业在这些工序上积累较深，这也是不少主机厂把非标环交给镇江密封件供应链的原因。

四、真空泵活塞环：WLW 系列的门槛在哪

WLW 系列往复真空泵抽速覆盖 50~300 L/s，极限压力通常在千帕量级，压缩比大、排气温度高，且不少场合要求无油运行。作为真空泵配件中最易损耗的一项，真空泵活塞环因此面临两个额外要求：材料放气率要低，否则真空度上不去；自润滑性要足够，因为干运转下无法依靠油膜建立润滑。

WLW 真空泵活塞环多采用填充 PTFE 或碳石墨材质，并常与导向环配套使用——前者承压、后者抗偏磨，两者硬度需要匹配，否则会出现导向环先磨光的连锁失效。

五、一个国产化替代的样本

某石化装置氢气压缩机原用进口活塞环，单套采购周期 12 周以上，折算下来的压缩机活塞环价格是国产方案的三到四倍。该企业后来按缸径、压差、介质重新做密封件定制，外径公差按 ±0.02 mm 控制，材质改为碳纤维增强 PTFE，实测连续运行周期由约 4000 小时提升至 6000 小时以上，单台年维护成本下降约四成。

这类替代的前提是参数采集完整：缸径与椭圆度、介质成分、进排气温度、压差、转速、润滑方式，缺一项都可能让配方选偏。

六、选型与定制时值得追问的几个问题

• 材质配方是按介质与温度单独设计，还是套用通用牌号？
• 外径公差、端面平面度、开口间隙能否提供实测报告？
• 是否有同工况下的连续运行时长记录，而非实验室数据？
• 小批量非标尺寸的活塞环批发与打样周期是多久？
• 配套导向环、填料环能否同批供应，避免配合失当？

活塞环是典型的“低成本、高影响”零件。采购决策的分水岭，通常不在几百元的价格差，而在配方与精度是否真正贴合工况。把参数说清楚，让活塞环厂家按数据出方案，比反复比价更能压缩全周期成本。
